在波峰焊的工作狀態(tài)下，波峰焊錫爐中的錫均由錫合金制成。錫與空氣連續(xù)接觸過程中，會發(fā)生化學(xué)反應(yīng)形成錫渣氧化物。在焊接過程中，錫條通過高溫由固態(tài)轉(zhuǎn)變?yōu)橐簯B(tài)，這將大大提高錫的氧化速度，導(dǎo)致錫渣的產(chǎn)生。對于波峰焊過程中錫渣過多的情況，有必要區(qū)分錫渣是否正常。一般來說，黑灰色粉末狀錫渣正常，類似錫未完全融化豆腐渣狀錫渣為異常。波峰焊出現(xiàn)故障如何解決？

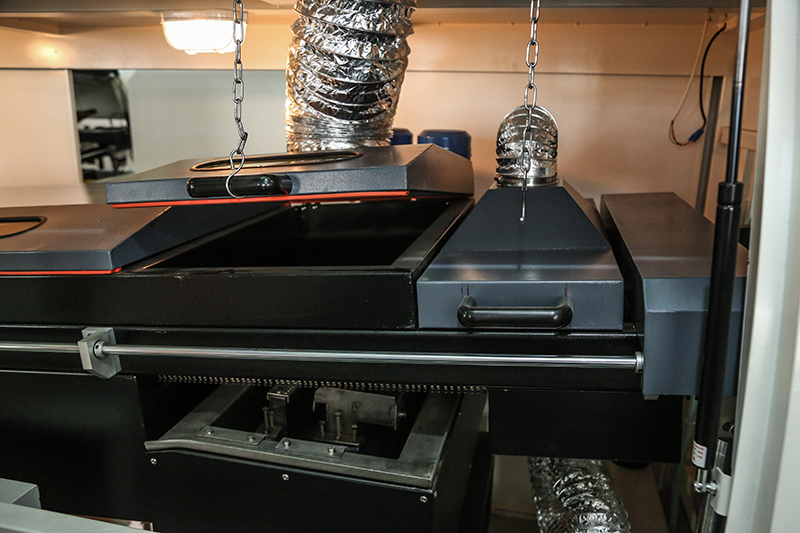

                                    波峰焊機                                                                         波峰焊錫爐

一。波峰焊雜質(zhì)含量過高導(dǎo)致錫渣過多的原因

1.波峰焊爐內(nèi)錫中銅和微量元素含量超標(biāo)。銅、鐵含量超標(biāo)是產(chǎn)生渣的主要原因。電路板電路是銅做的，大多數(shù)電子腳是鐵做的。在長期使用過程中，或多或少的銅、鐵元素會落入錫爐內(nèi)，久而久之就會造成銅、鐵元素超標(biāo)。當(dāng)銅大于0.8%，鐵大于0.05%時，會產(chǎn)生大量的錫渣，影響電路板焊點的焊接效果。

2.波峰焊錫爐工作溫度過高或過低也是產(chǎn)生錫渣的原因。如果溫度過高，線路板焊盤與元器件腳更易脫落銅和鐵元素，導(dǎo)致元素超標(biāo)。

3.錫條廠家使用還原錫制作的錫條，純度偏低，雜質(zhì)偏高。盡量選擇大品牌錫廠：云南錫業(yè)，深圳同方。

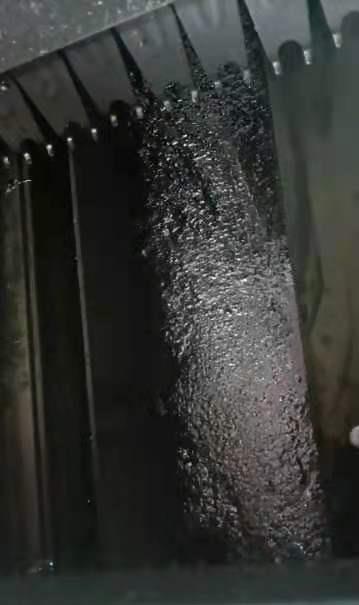

                               黑灰色粉末狀正常錫渣                                                                       豆腐渣狀異常錫渣

二、波峰焊產(chǎn)生氧化錫（豆腐渣）的原因

1.目前，市場上一些波浪爐的設(shè)計并不理想。波浪太高，平臺太寬，雙波爐太近，選用旋轉(zhuǎn)泵。當(dāng)波動過大時，當(dāng)焊料脫落時，溫度降低的偏差相對較大。焊料與空氣混合后沖入錫爐，導(dǎo)致氧化和半溶解，產(chǎn)生錫渣。回轉(zhuǎn)泵沒有采取預(yù)防措施，將錫渣連續(xù)壓入爐內(nèi)，循環(huán)鏈?zhǔn)椒磻?yīng)刺激了錫渣的產(chǎn)生。

2.波峰焊溫度一般控制在較低的范圍內(nèi)，無鉛錫一般為260℃±5℃，有鉛錫245℃±5℃，這是焊接工藝所要求的基本溫度。錫的低溫不能達到良好的溶解，間接導(dǎo)致錫渣過多。

3.錫液與空氣接觸面積越大，錫渣越多。如果熔化的錫直接落入錫爐，很容易將空氣帶入熔化的錫中，使錫與空氣結(jié)合形成氧化錫。

4.錫渣是否經(jīng)常清理，使落下的錫能盡快進入爐內(nèi)，而不是停留在錫渣上，且加熱不均勻，這也會造成錫渣過多。
